لوله و اتصالات برق PVC چه کاربردی دارند؟
یکی از مهمترین وظایف لوله و اتصالات برق، ایجاد مسیر مشخص برای عبور سیمها و کابلها در ساختمان است. در واقع، این تجهیزات علاوه بر ایجاد نظم در سیمکشی، نقش محافظتی نیز دارند و از کابلهای برق در مسیر نصب محافظت میکنند.
کاربرد لوله و اتصالات برقی به یک نوع ساختمان محدود نیست و میتوان از آنها در فضاهای مختلف استفاده کرد؛ از جمله:
- ساختمانهای مسکونی
- ساختمانهای تجاری و اداری
- پروژههای صنعتی
- سایر محلهایی که در آنها از سیم برق و هادی الکتریکی استفاده میشود
در یک سیستم لولهکشی برق، استفاده صحیح از اتصالات باعث میشود مسیرها با نظم بیشتری اجرا شوند و سیمها و کابلها کمتر در معرض تماس یا برخورد ناخواسته افراد قرار گیرند. این موضوع در زمان اجرای تأسیسات و همچنین در مراحل تعمیر و نگهداری، اهمیت عملی زیادی دارد.
چرا لوله برق PVC مورد توجه است؟
لولههای PVC از انواع پرکاربرد لولههای برق به شمار میروند و طبق متن مرجع، از مقاومت بسیار بالایی برخوردارند؛ به همین دلیل استفاده از آنها در صنعت نیز مورد توجه قرار گرفته است.
از دیدگاه فنی، سیستمهای لولهای مخصوص مدیریت کابل، همراه با اتصالات متناظر، برای ایجاد مسیر و حفاظت از هادیهای عایقشده و کابلها در تأسیسات الکتریکی طراحی میشوند. استاندارد بینالمللی IEC 61386-1 نیز الزامات و آزمونهای عمومی مربوط به سیستمهای لولهگذاری و اتصالات مورد استفاده برای حفاظت و مدیریت هادیها و کابلها را پوشش میدهد.
بنابراین، در انتخاب لوله و اتصال برقی، علاوه بر جنس و مقاومت، باید هماهنگی اجزای سیستم و تناسب آنها با مسیر طراحیشده نیز مورد توجه قرار گیرد.
انواع اتصالات لوله برق
شناخت نوع اتصال مناسب، یکی از نکات مهم در اجرای دقیق لولهکشی برق است. هر اتصال برای یک شرایط مشخص طراحی شده و انتخاب درست آن میتواند اجرای مسیر را سادهتر و منظمتر کند.
زانو برق؛ برای تغییر مسیر سریع و دقیق
در اجرای مسیرهای لولهکشی، همیشه امکان خمکردن مستقیم لوله وجود ندارد یا ممکن است خمکاری بهدرستی انجام نشود. در چنین شرایطی، زانو برق بهعنوان یک اتصال کاربردی مورد استفاده قرار میگیرد.
یکی از مزیتهای مهم زانو این است که میتواند زمان اجرای کار را کاهش دهد و نیاز به خمهای ناموفق لوله را کمتر کند. در نتیجه، روند اجرای پروژه با سرعت و نظم بیشتری پیش میرود.
برای مثال، جهت متصل کردن دو لوله نود درجه میتوان از زانو برق یا دو راهی به عنوان اتصالدهنده استفاده کرد.

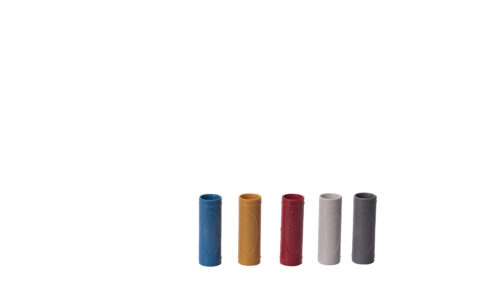

بوشن؛ اتصال دو لوله همقطر
بوشن یکی از اجزای رایج در اتصالات برق است. این قطعه شکل استوانهای دارد و کاربرد اصلی آن، متصل کردن دو لوله به یکدیگر است.
زمانی که دو لوله دارای قطر یکسان باشند، بوشن میتواند برای برقراری اتصال میان آنها استفاده شود. طبق متن مرجع، بوشنها در بخشهایی مانند موارد زیر کاربرد دارند.:
- تابلوهای فیوز
- قوطیهای کلید
- جعبههای تقسیم چهارگوش
یکی از موارد استفاده مهم بوشن زمانی است که طول لوله موجود برای ادامه مسیر کافی نباشد. در چنین شرایطی، اتصال دو قطعه لوله با بوشن امکان تکمیل مسیر را فراهم میکند.

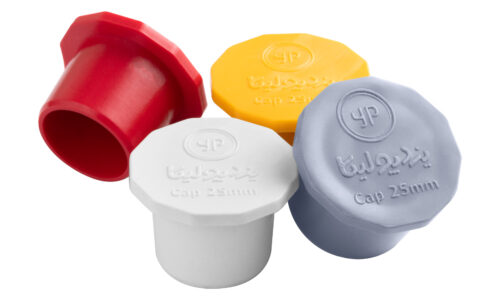

درپوش برقی؛ راهکاری برای مسدود کردن مسیر
درپوش برقی یکی دیگر از اتصالات مورد استفاده در سیستم لولهکشی برق است که وظیفه اصلی آن، مسدود کردن مسیر جریان لوله است.
در پروژههای اجرایی، ممکن است بخشی از مسیرهای قدیمی دیگر مورد استفاده نباشند یا در اثر اصلاح و تغییر نقشه، نیاز باشد مسیر مشخصی بسته یا به اصطلاح «کور» شود. در چنین شرایطی از درپوش برقی برای مسدود کردن مسیر استفاده میشود.
این قابلیت بهویژه هنگام اصلاح، تغییر یا بازطراحی بخشی از سیستم لولهکشی اهمیت پیدا میکند و از باقی ماندن مسیرهای بلااستفاده بدون پایان مشخص جلوگیری میکند.
نکات مهم در انتخاب اتصالات لوله برق
انتخاب اتصال مناسب باید با توجه به مسیر اجرایی و نوع نیازی که در پروژه وجود دارد انجام شود. پیش از نصب، لازم است قطر لولهها، نوع تغییر مسیر، محل اتصال و نیاز به مسدود کردن مسیر بررسی شود. استفاده از اتصال متناسب با لوله، علاوه بر ایجاد نظم بیشتر، به اجرای دقیقتر و کاهش خطاهای اجرایی کمک میکند.
از سوی دیگر، هماهنگی میان لوله و اتصالات اهمیت زیادی دارد؛ زیرا سیستم لولهگذاری برق تنها مجموعهای از قطعات جداگانه نیست، بلکه یک مسیر پیوسته برای عبور و مدیریت سیمها و کابلهاست.
در آخر
اتصالات لوله برق PVC بخش مهمی از اجرای منظم تأسیسات الکتریکی هستند و نقش آنها فقط به اتصال چند قطعه لوله محدود نمیشود. زانو برای تغییر مسیر و افزایش سرعت اجرا، بوشن برای اتصال دو لوله همقطر و درپوش برقی برای مسدود کردن مسیرهای بلااستفاده یا اصلاحشده به کار میروند. در کنار انتخاب صحیح لوله، توجه به نوع اتصال و تناسب آن با شرایط پروژه میتواند کیفیت اجرای سیستم را افزایش دهد.
برای مشاهده محصولات برقی یزدپولیکا، میتوانید به صفحه محصولات یزدپولیکا مراجعه کنید.
منابع:
- IEC 61386-1:2008+A1:2017، Conduit systems for cable management – Part 1: General requirements، کمیسیون بینالمللی الکتروتکنیک (IEC).
