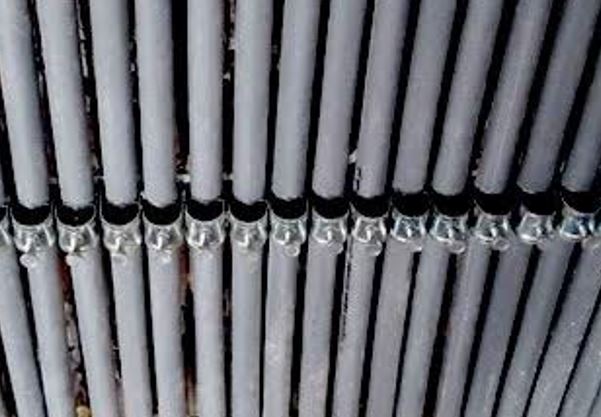

لوله عمودی چیست و چه زمانی استفاده میشود؟
لوله عمودی یا Riser به لولهای گفته میشود که در این روش، با زاویهای بیشتر از ۴۵ درجه نسبت به سطح زمین قرار میگیرد. استفاده از این روش در شرایطی مطرح است که خط اصلی فاضلاب در عمق قابلتوجهی قرار داشته باشد و اجرای مسیر با حفاری معمول، از نظر اجرایی مناسب نباشد.
مطابق متن مرجع، زمانی که عمق خط اصلی فاضلاب بیشتر از ۷ فوت (۲ متر) باشد، نصب لولههای عمودی میتواند مورد استفاده قرار گیرد. البته حتی در عمق کمتر نیز اجرای این لولهها از نظر رفتاری با سایر تأسیسات فاضلاب تفاوت دارد و بنابراین نیازمند توجه به شرایط نصب است.
آیا نصب لولههای عمودی میتواند مشکلساز شود؟
یکی از مسائل مهم در نصب لولههای عمودی، نشست مواد در مجاورت لوله است. در چنین شرایطی، نیروهای اصطکاکی در سطح مشترک میتوانند باعث ایجاد بار کششی شوند. بنابراین طراحی و اجرای این سیستم نباید صرفاً بر اساس مسیر هندسی لوله انجام شود و نیروهای واردشده به لوله و اتصالات نیز باید مورد توجه قرار گیرند.
علاوه بر بارهای ناشی از نشست، مشکلات دیگری نیز ممکن است در سیستم ایجاد شوند، از جمله:
- نقص در لولههای اصلی فاضلاب
- انحراف از خط اصلی فاضلاب
- بارگذاری بیش از حد
راهکار اصلی برای کنترل این مشکلات، کاهش بارهای ایجادشده و توجه به شرایط واقعی نصب است.
اهمیت طراحی لولههای عمودی در عمق زیاد
هرچه عمق اجرای لوله بیشتر باشد، بررسی نیروهای واردشده اهمیت بیشتری پیدا میکند. بر اساس متن مرجع، در طراحی و نصب لولههای عمودی، بهخصوص در عمق بیشتر از ۴ متر، لازم است نیروهای کششی ایجادشده در نظر گرفته شده و محل دقیق آنها بررسی شود.
این موضوع نشان میدهد که طراحی مسیر، انتخاب محل قرارگیری لوله و اتصالات و نحوه اجرای بخشهای افقی و عمودی باید بهصورت یکپارچه انجام شود. بررسی این موارد پیش از اجرا میتواند از واردشدن بارهای نامطلوب به خط لوله جلوگیری کند.
نکات مهم در نصب لولههای عمودی
تغییر مسیر خط لوله از حالت افقی به عمودی یکی از بخشهای حساس اجرای این سیستم است. برای ایجاد یک مسیر مناسب و هموار، باید جزئیات اجرایی بهدقت رعایت شوند. بسته به شرایط پروژه، ممکن است استفاده ترکیبی از اتصالات، خمشدن تدریجی، خندق و گودال مورد نیاز باشد.
مهمترین نکات اجرایی عبارتاند از:
۱. توجه به ارتفاع لوله عمودی
اگر ارتفاع اجرای مسیر تا ۱۳ فوت باشد، بهترین راهکار این است که از لوله تکی جانبی بهعنوان لوله عمودی استفاده شود.
۲. کاهش نیروهای کششی ناشی از نشست
برای کاهش یا حذف نیروهای کششی ایجادشده در اثر نشست مواد، لازم است زیر خط اصلی لوله و اتصالات و لولههای افقی، فشردهسازی سیستم انجام شود. این موضوع از نکات مهم در کنترل اثر نشست بر مجموعه لوله و اتصالات است.
۳. رعایت زاویه خط جانبی
خط لوله جانبی که از خط اصلی جدا میشود باید زاویهای بیشتر از ۴۵ درجه نسبت به حالت افقی داشته باشد. رعایت این زاویه در طراحی مسیر جانبی، بخشی از الزامات مطرحشده برای اجرای لولههای عمودی است.
۴. نحوه نصب در صورت استفاده از گودال
در پروژههایی که برای اجرای مسیر از گودال استفاده میشود، لولههای عمودی باید در امتداد دیواره گودال نصب شوند. همچنین هر نوع خط و اتصال جانبی مربوط به لولهها نیز باید در امتداد دیواره گودال قرار گیرد.
جمعبندی
نصب لولههای عمودی یا Riser میتواند در پروژههایی که خط اصلی فاضلاب در عمق زیاد قرار دارد، راهکاری برای کاهش میزان حفاری باشد؛ اما اجرای آن نیازمند توجه دقیق به شرایط خاک، نشست مواد، بارهای کششی، زاویه مسیر، نحوه تغییر جهت لوله و محل قرارگیری اتصالات است.
بهطور ویژه، در عمق بیشتر از ۴ متر باید نیروهای کششی ایجادشده و محل دقیق آنها در مرحله طراحی و اجرا بررسی شود. همچنین رعایت زاویه بیشتر از ۴۵ درجه برای خطوط جانبی، استفاده صحیح از لوله و اتصالات و اجرای مناسب فشردهسازی، از نکات کلیدی این روش هستند.
در نهایت، انتخاب لوله و اتصالات مناسب باید در کنار طراحی مهندسی و اجرای اصولی انجام شود. در پروژههای تأسیساتی، توجه به کیفیت، مشخصات فنی و تناسب محصول با شرایط اجرا، بخش مهمی از یک انتخاب حرفهای است؛ رویکردی که در انتخاب محصولات یزدپولیکا نیز میتواند مورد توجه مجریان و متخصصان قرار گیرد.
