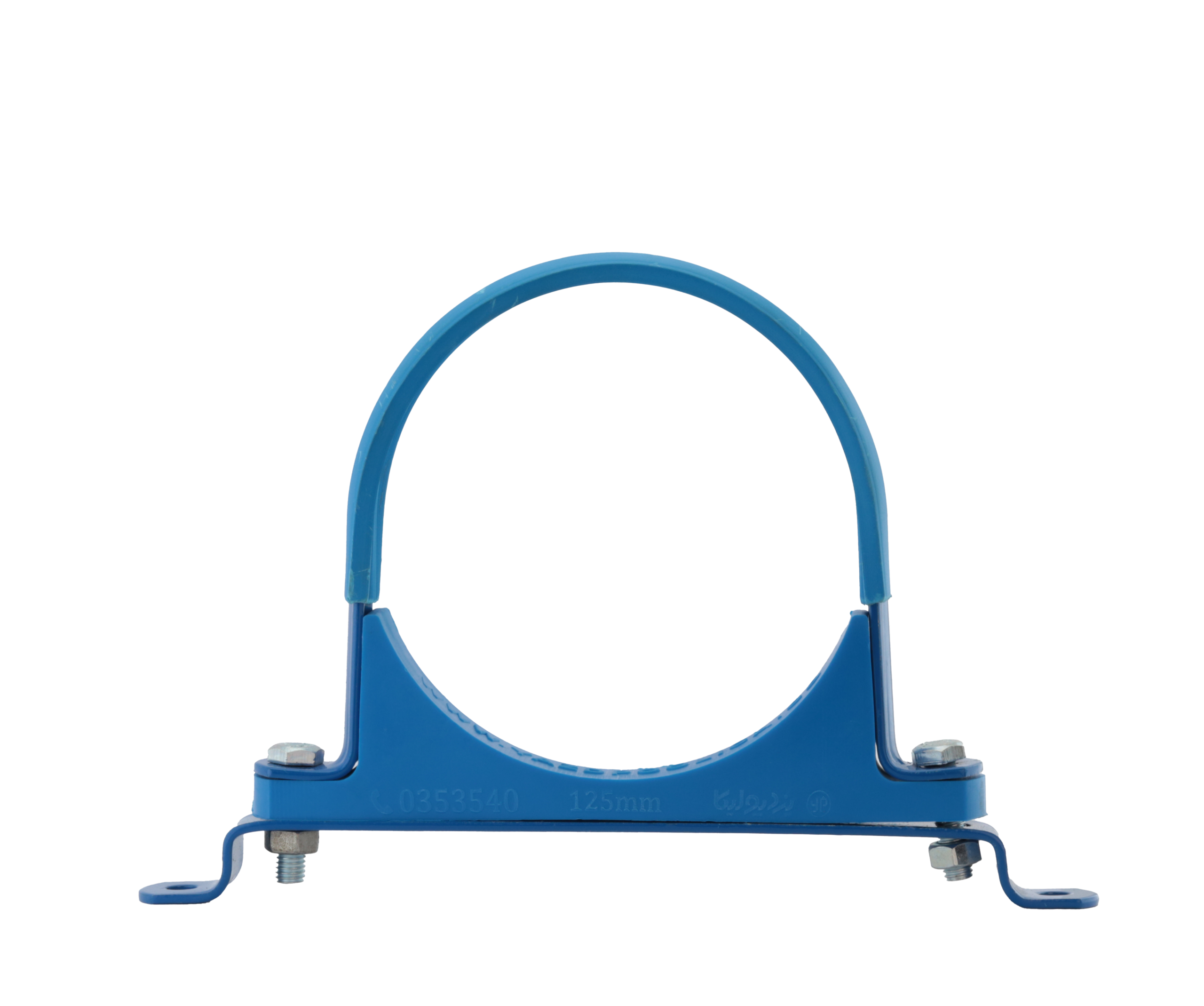

بست و تکیهگاه لوله UPVC در چه سیستمهایی کاربرد دارد؟
طراحی، انتخاب مصالح، ساخت و نصب بست و تکیهگاه برای سیستمهای لولهکشی زیر باید طبق مقررات انجام شود:
- لولهکشی توزیع آب مصرفی ساختمان
- لولهکشی فاضلاب بهداشتی ساختمان
- لولهکشی هواکش فاضلاب بهداشتی ساختمان
- لولهکشی آب باران ساختمان
بنابراین، بست و تکیهگاه را نمیتوان یک جزء جانبی و کماهمیت در نظر گرفت. این اجزا باید بتوانند لوله و سایر اجزای سیستم را در وضعیت تعیینشده نگه دارند و در برابر نیروهای واردشده عملکرد مناسبی داشته باشند.
مهمترین الزامات بست و تکیهگاه لوله UPVC
بست و تکیهگاه باید برای نگهداری لوله و دیگر اجزای لولهکشی مناسب باشد و مورد تأیید قرار گیرد. هر قسمت از لوله و سایر اجزای سیستم باید به کمک بست و تکیهگاه در وضعیت معین خود نگه داشته شود. یکی از مهمترین وظایف این اجزا، تحمل وزن لوله و سیال داخل آن است. این سیال میتواند آب مصرفی، فاضلاب یا آب باران باشد. اما بار واردشده به لوله تنها به وزن خود لوله و سیال محدود نمیشود.
بست و تکیهگاه باید علاوه بر این وزن، در برابر سایر بارهای واردشده نیز تا حد کافی مقاوم باشد؛ از جمله:
- وزن عایق
- نیروهای ناشی از انقباض
- نیروهای ناشی از انبساط
- باد
- سایر بارهای واردشده به سیستم
این موضوع بهویژه در سیستمهای ترموپلاستیک اهمیت دارد؛ زیرا تغییرات دما میتواند موجب حرکت طولی لوله و تغییر وضعیت آن شود. در منابع فنی نصب لولههای PVC نیز بر اهمیت انتخاب صحیح بست، فاصله مناسب تکیهگاهها و درنظرگرفتن اثر انبساط و انقباض حرارتی تأکید شده است.
چرا انتخاب جنس بست در لولهکشی UPVC اهمیت دارد؟
مصالح مورد استفاده برای ساخت بست و تکیهگاه باید در برابر اثر خوردگی محیط نصب مقاوم باشند. انتخاب نامناسب مصالح میتواند در محیطهای خورنده، دوام مجموعه نگهدارنده را کاهش دهد و در بلندمدت بر عملکرد سیستم اثر بگذارد.
از سوی دیگر، اتصال بست به لوله باید بهگونهای طراحی و اجرا شود که تماس مستقیم مصالح بست با سطح خارجی لوله موجب ایجاد اثر گالوانیک نشود. این الزام، اهمیت توجه همزمان به جنس بست، شرایط محیطی و نحوه تماس آن با لوله را نشان میدهد.
سطح تماس نیز نباید موجب آسیب به سطح خارجی لوله شود. به همین دلیل، در راهنماهای فنی نصب لولههای ترموپلاستیک توصیه میشود سطوح نگهدارنده صاف و فاقد لبههای تیز یا زبر باشند و بست بیش از اندازه سفت نشود؛ زیرا فشار نامناسب میتواند باعث آسیب مکانیکی یا محدودشدن حرکت لوله شود.
بست نباید مانع حرکت طبیعی لوله شود
در سیستمهای UPVC، تغییرات دما میتواند باعث انبساط و انقباض حرارتی شود. بنابراین، نوع بست و نحوه نصب آن باید با شرایط حرکتی لوله هماهنگ باشد.
در یک طراحی صحیح، همه نقاط لوله الزاماً به یک شکل مهار نمیشوند. برخی تکیهگاهها میتوانند نقش هدایتکننده داشته باشند و ضمن نگهداری لوله، امکان حرکت محوری کنترلشده را فراهم کنند. منابع فنی نصب سیستمهای UPVC نیز میان تکیهگاههای ثابت و لغزشی تفاوت قائل میشوند؛ تکیهگاه لغزشی برای هدایت لوله بدون جلوگیری از حرکت محوری آن به کار میرود.
بنابراین، بستن بیش از حد بست روی لوله یا استفاده از بستهایی که سطح لوله را تحت فشار قرار میدهند، میتواند انتخاب مناسبی نباشد. هدف اصلی بست، نگهداری و کنترل لوله است، نه ایجاد فشار موضعی بر جداره آن.
اتصال تکیهگاه به دیوار و سقف چه الزامی دارد؟
تکیهگاه تنها با لوله در ارتباط نیست و نحوه اتصال آن به ساختمان نیز اهمیت دارد. اتصال تکیهگاه به دیوارها، سقفها و دیگر اجزای سازهای ساختمان باید به ترتیبی انجام شود که به این اجزا آسیب نرساند.
موضوع در ساختمانهایی که دیوار یا سقف برای مقاومت در مدت معینی در برابر آتش طراحی شدهاند، اهمیت بیشتری پیدا میکند. در چنین شرایطی، اتصال تکیهگاه باید با استفاده از مصالحی انجام شود که به همان اندازه در برابر آتش مقاوم باشند.
در نتیجه، اجرای بست و تکیهگاه را باید بخشی از کل سیستم تأسیسات و ساختمان دانست؛ نه یک عملیات مستقل که بدون توجه به مصالح سازهای و الزامات ایمنی انجام شود.
نکات اجرایی مهم برای نصب بست لوله UPVC
برای دستیابی به یک سیستم پایدار، محل و نوع تکیهگاه باید بر اساس شرایط واقعی پروژه تعیین شود. فاصله بستها به عواملی مانند قطر لوله، دمای کار، وزن سیال و وجود بارهای متمرکز وابسته است و نمیتوان یک فاصله ثابت را برای همه سیستمهای UPVC تجویز کرد.
همچنین در محلهایی که بار متمرکز یا تغییر مسیر وجود دارد، جانمایی تکیهگاه اهمیت بیشتری پیدا میکند. راهنماهای فنی نصب PVC توصیه میکنند تغییر مسیرها و بارهای متمرکز بهگونهای پشتیبانی شوند که از ایجاد تنش بیش از حد در لوله یا اتصالات جلوگیری شود.
کلام آخر
بست و تکیهگاه لوله و اتصالات UPVC از اجزای مهم در اجرای صحیح سیستمهای لولهکشی آب مصرفی، فاضلاب بهداشتی، هواکش فاضلاب و آب باران هستند. یک تکیهگاه مناسب باید وزن لوله و سیال، عایق، انقباض، انبساط، باد و سایر بارهای واردشده را در نظر بگیرد و در برابر خوردگی محیط نیز مقاوم باشد.
همچنین، اتصال بست نباید موجب اثر گالوانیک یا آسیب به سطح خارجی لوله شود و اتصال تکیهگاه به دیوار و سقف نیز نباید به اجزای ساختمان آسیب برساند. در نهایت، انتخاب آگاهانه مصالح و رعایت اصول نصب، بخش مهمی از کیفیت اجرای تأسیسات است؛ موضوعی که در انتخاب و اجرای سیستمهای UPVC باید همواره مورد توجه قرار گیرد. برای آشنایی بیشتر با محصولات و راهکارهای مرتبط، میتوانید به صفحه محصولات یزدپولیکا مراجعه کنید.
منابع علمی و فنی استفادهشده
- ISO/TR 4191:2014، Plastics piping systems for water supply — Unplasticized poly(vinyl chloride)(PVC-U) and oriented PVC-U (PVC-O) — Guidance for installation.
- U.S. Plastic Corp.، راهنمای فنی Hangers & Supports for SCH40 and SCH80 PVC and CPVC pipe.
- U.S. Plastic Corp.، Above ground PVC/CPVC pipe installation information.
