در طراحی و اجرای سیستم لولهکشی فاضلاب بهداشتی ساختمان، امکان دسترسی به مسیر لولهها برای بازدید، رفع گرفتگی و عملیات پاکسازی اهمیت زیادی دارد. یکی از اجزای مهم برای این منظور، دریچه بازدید فاضلاب است. جانمایی نادرست یا دسترسی دشوار به این دریچهها میتواند عملیات رفع گرفتگی را با مشکل مواجه کند و حتی دسترسی به بخشهای مهم شبکه را غیرممکن سازد. در اجرای تأسیسات فاضلاب، از جمله سیستمهایی که با لوله و اتصالات UPVC اجرا میشوند، توجه به محل، اندازه و نحوه نصب دریچه بازدید باید همزمان با طراحی مسیر لولهکشی در نظر گرفته شود.

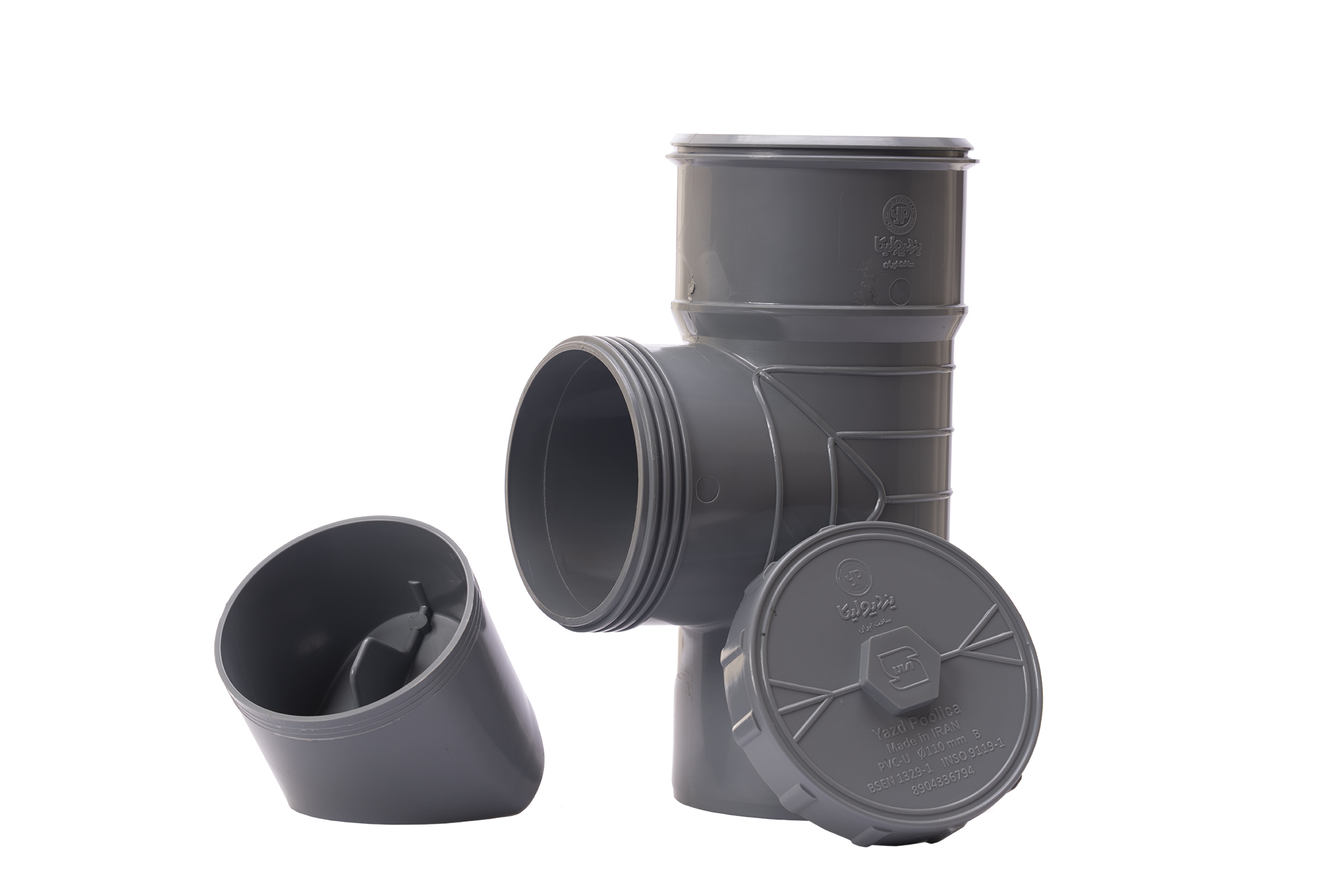

دریچه بازدید فاضلاب کجا باید نصب شود؟
دریچه بازدید باید در نقاطی قرار بگیرد که احتمال نیاز به بررسی یا رفع گرفتگی لوله وجود دارد. بر اساس الزامات ارائهشده، نصب دریچه بازدید در موارد زیر ضروری است:
- در بالاترین نقطه هر شاخه انشعاب افقی لوله فاضلاب.
- در محل تغییر امتداد لولههای افقی فاضلاب، در صورتی که زاویه تغییر جهت لوله بیش از 45 درجه باشد.
- در پایینترین قسمت لوله قائم فاضلاب و پیش از زانوی پایین لوله.
- روی لوله اصلی افقی فاضلاب، حداکثر به فاصله 30 متر از یکدیگر.
- روی لوله اصلی افقی، بلافاصله پس از خروج آن از ساختمان.
این جانمایی باعث میشود نقاط حساس شبکه فاضلاب از نظر دسترسی برای عملیات بازدید و رفع گرفتگی، قابل کنترل باشند. بنابراین محل دریچه بازدید نباید صرفاً بر اساس فضای موجود انتخاب شود؛ بلکه مسیر جریان فاضلاب و نقاط تغییر مسیر نیز باید در نظر گرفته شوند.
اندازه دریچه بازدید فاضلاب چقدر باید باشد؟
اندازه دریچه بازدید به قطر اسمی لوله فاضلاب وابسته است. در لولهکشی فاضلاب با قطر اسمی تا 100 میلیمتر (4 اینچ)، اندازه دریچه بازدید باید برابر با قطر اسمی لوله فاضلاب باشد.
در لولهکشی فاضلاب با قطر اسمی بیش از 100 میلیمتر، اندازه دریچه بازدید باید دستکم 100 میلیمتر باشد.
همچنین در لولهکشی افقی فاضلاب اصلی ساختمان با قطر اسمی بیش از 200 میلیمتر، برای بازدید باید چاهک آدمرو نصب شود. در این حالت، درپوش چاهک آدمرو نیز باید کاملاً در محل خود مستقر، پایدار و گازبند باشد.
بنابراین انتخاب ابعاد دریچه بازدید باید متناسب با قطر لوله و امکان دسترسی مؤثر به مسیر فاضلاب انجام شود؛ کوچک بودن دهانه نباید مانع استفاده از ابزار مناسب برای رفع گرفتگی شود.
اصول نصب دریچه بازدید در سیستم فاضلاب
دریچه بازدید باید به گونهای نصب شود که دسترسی به آن آسان باشد و بتوان با فرستادن فنر یا ابزارهای دیگر، گرفتگی احتمالی لوله را از همان نقطه برطرف کرد. برای فراهم شدن فضای کافی جهت عملیات، فاصله دریچه بازدید از دیوار مقابل باید دستکم 45 سانتیمتر باشد.
از سوی دیگر، آببندی و گازبندی دریچه اهمیت ویژهای دارد. دریچهای که روی لوله فاضلاب نصب میشود باید با واشر مناسب و پیچ و مهره کاملاً آببند و گازبند شود تا فاضلاب از این محل به داخل ساختمان نشت نکند و گازهای موجود در لوله نیز وارد فضای داخلی ساختمان نشوند.
دسترسی به دریچه در لولههای دفنشده
اگر لوله افقی یا قائم در اجزای ساختمان دفن شود، نباید دسترسی به دریچه بازدید از بین برود. در این شرایط باید با نصب یک دریچه که تا سطح تمامشده کف یا دیوار ادامه دارد، امکان دسترسی به دریچه اصلی فراهم شود.
به بیان دیگر، دفن شدن لوله در ساختمان نباید باعث شود نقطه بازدید عملاً غیرقابل استفاده باشد. دسترسی مناسب، بخش مهمی از عملکرد دریچه بازدید در زمان تعمیرات و رفع گرفتگی است.
جهت قرارگیری دریچه بازدید چگونه باشد؟
دریچه بازدید باید عمود بر لوله یا به شکلی روی لوله فاضلاب قرار گیرد که با باز کردن دهانه آن، امکان بازدید و تمیز کردن لوله در امتداد جریان فاضلاب فراهم باشد.
این نکته در طراحی و اجرای شبکه اهمیت دارد؛ زیرا هدف از دریچه بازدید تنها ایجاد یک دهانه دسترسی نیست، بلکه باید امکان استفاده مؤثر از آن برای بررسی و پاکسازی مسیر فاضلاب وجود داشته باشد.
حفاظت دریچه بازدید در برابر یخزدگی
در محلهایی که احتمال یخ زدن آب داخل لوله وجود دارد، دریچه بازدید باید در برابر یخزدگی حفاظت شود. بنابراین شرایط محیطی محل نصب نیز باید در زمان طراحی و اجرا مورد توجه قرار گیرد.
از سوی دیگر، نصب دریچه بازدید در فضاهای تهیه مواد خوراکی مانند نانوایی، قصابی، شیرینیپزی و فضاهای پختوپز مجاز نیست. این محدودیت باید در جانمایی تجهیزات و مسیرهای فاضلاب چنین فضاهایی از ابتدا در نظر گرفته شود.
چرا اجرای صحیح دریچه بازدید اهمیت دارد؟
دریچه بازدید زمانی ارزش واقعی خود را نشان میدهد که در محل مناسب، با ابعاد مناسب و با دسترسی کافی اجرا شده باشد. اگر دریچه در نقطهای قرار گیرد که امکان ورود فنر یا ابزار رفع گرفتگی وجود نداشته باشد، وجود آن بهتنهایی مشکل دسترسی به شبکه فاضلاب را حل نمیکند.
بنابراین در اجرای سیستم فاضلاب باید سه موضوع همزمان مورد توجه قرار گیرد:
- محل صحیح نصب مطابق نقاط تعیینشده در مسیر لولهکشی
- ابعاد مناسب دریچه متناسب با قطر اسمی لوله
- دسترسی، آببندی و گازبندی صحیح پس از نصب
این موارد در کنار اجرای اصولی مسیر لولهکشی، به نگهداری مناسبتر شبکه و تسهیل عملیات تعمیر و رفع گرفتگی کمک میکنند.
کلام آخر
دریچه بازدید لوله فاضلاب یکی از اجزای مهم در طراحی و اجرای لولهکشی فاضلاب بهداشتی ساختمان است. محل نصب آن باید در نقاطی مانند بالاترین قسمت شاخههای افقی، محل تغییر جهت بیش از 45 درجه، پایین لولههای قائم و فواصل مشخص روی لوله اصلی در نظر گرفته شود. همچنین قطر دریچه، فاصله آن از دیوار مقابل، نحوه آببندی و گازبندی، جهت قرارگیری و امکان دسترسی پس از دفن لوله، همگی در عملکرد صحیح آن نقش دارند.
برای اجرای مطمئن سیستمهای فاضلاب، انتخاب لوله و اتصالات مناسب نیز در کنار رعایت الزامات اجرایی اهمیت دارد. در این مسیر، بررسی مشخصات فنی و انتخاب آگاهانه محصولات پیش از اجرا میتواند به تصمیمگیری بهتر مهندسان، پیمانکاران و مجریان کمک کند. یزدپولیکا نیز بهعنوان مجموعه فعال در حوزه لوله و اتصالات UPVC، زمینهای برای آشنایی بیشتر با محصولات مرتبط دریچه بازدید در صفحه محصولات فاضلابی فراهم کرده است: مشاهده محصولات یزدپولیکا.
منبع فنی: مبحث 16 مقررات ملی ساختمان
